O4 préparation / lens mod

🛒 Matériel nécessaire :

• Un VTX DJI O4
• De la Super Glue (Cyanoacrylate)
• Une lentille de DJI O3 (environ 16€ sur AliExpress)

🛠️ Outils :

• L’outil d’alignement de lentille imprimé en 3D (Lien Printables)
• Un couteau sans dents (type Opinel)
• Une pince de précision (brucelles / tweezers)
• Un bâton de Patafix
• Un briquet ou une station à air chaud (attention a ne pas chauffer a moins de 10cm avec le briquet)

⚠️ Note sur la garantie : L’auteur décline toute responsabilité en cas de dommage sur le matériel ou de refus de garantie par le SAV DJI suite à ces modifications. Toutefois, par expérience, les retours en SAV d’O4 modifiés posent rarement problème.

Étape 1 : Retirer le connecteur de la caméra

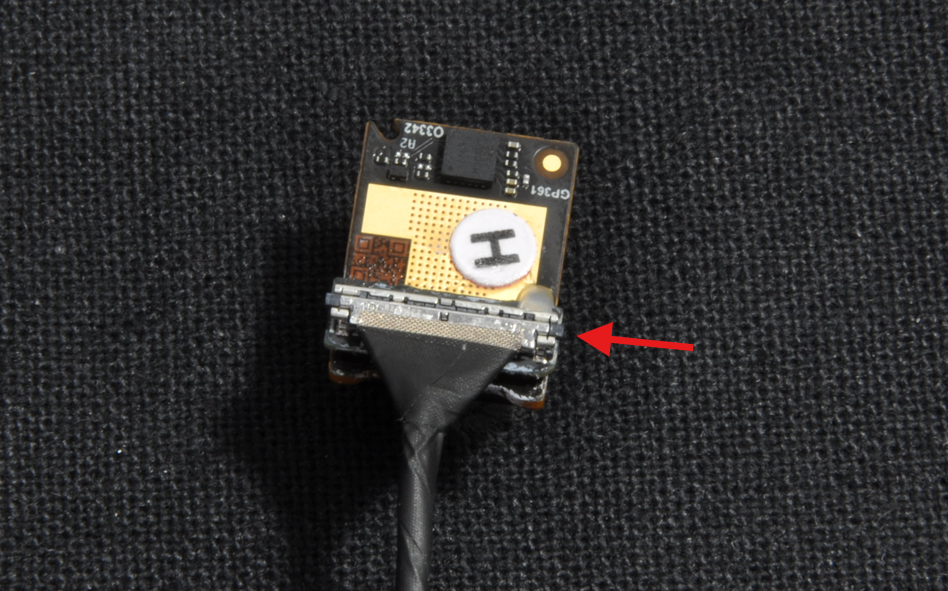

Pour commencer, détacher le connecteur de la caméra. Il est maintenu par un petit point de colle. Pour l’enlever, utiliser une pince (chauffer très légèrement peut aider).

Attention : Il faut uniquement gratter le point de colle situé au-dessus.

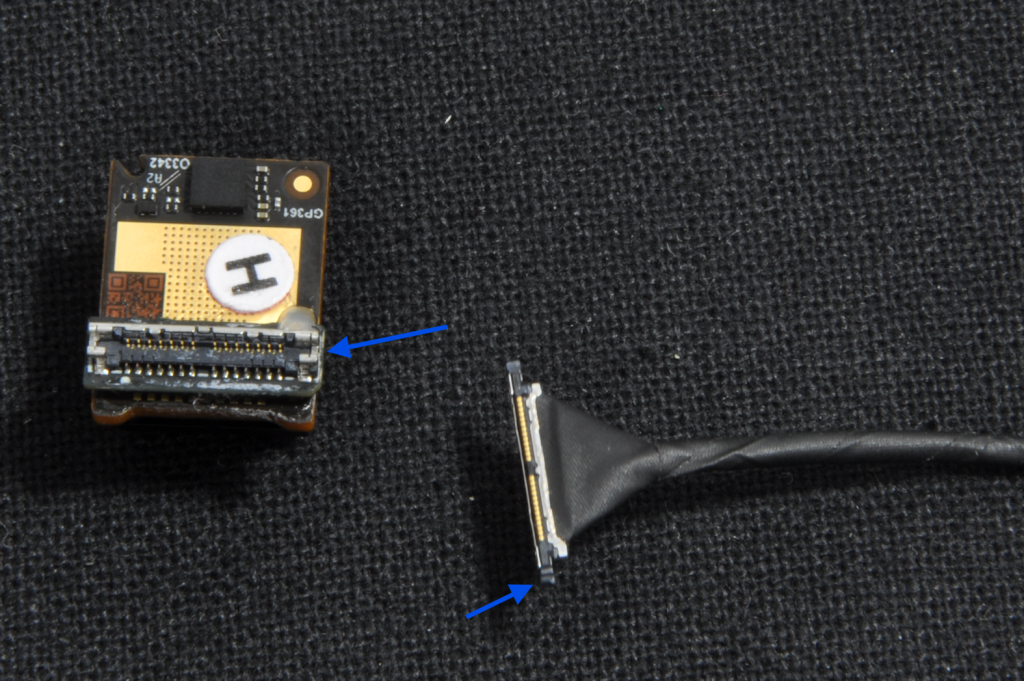

Ensuite, faire levier sur la partie en plastique du connecteur qui dépasse de chaque côté pour le déclipser.

Étape 2 : Renforcer le connecteur (Technique de Mads Tech)

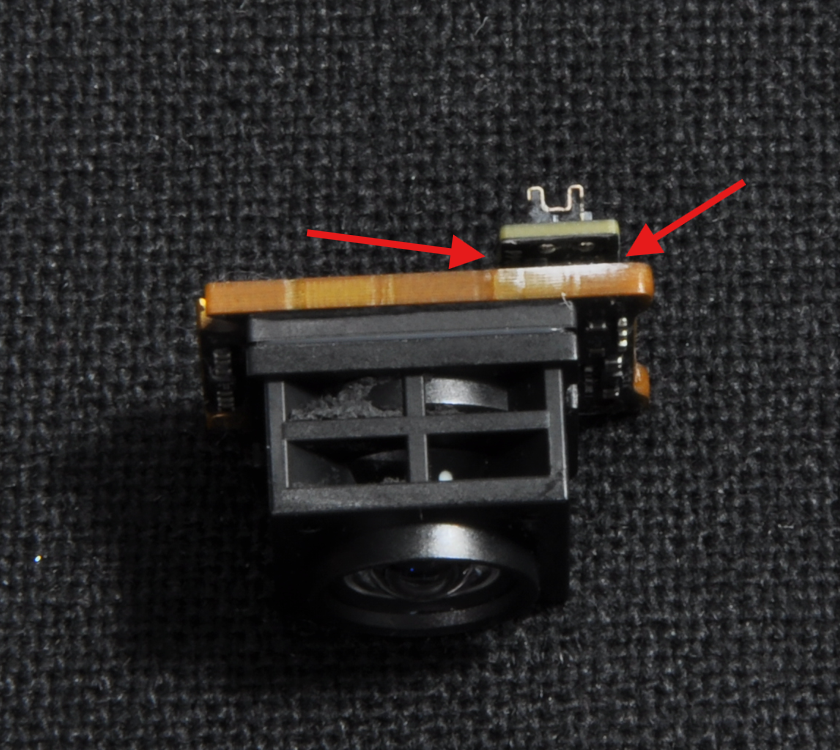

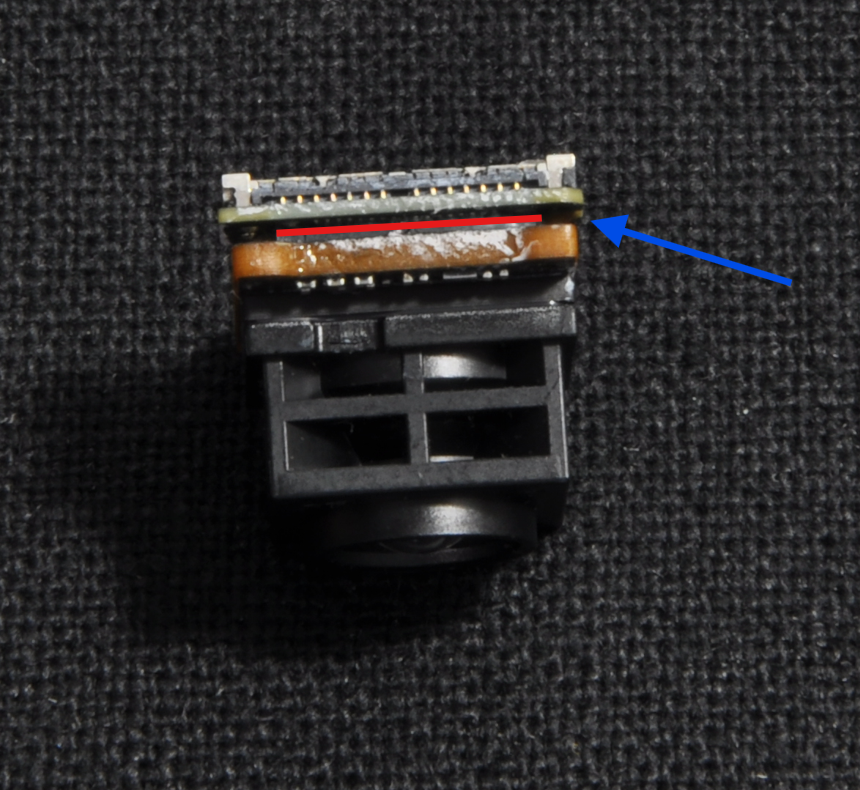

Cette étape corrige un défaut de conception de ce composant en ajoutant un peu de Super Glue. Prendre le tube de colle et en appliquer entre les deux PCBs, sur toute la longueur et des deux côtés. Objectif : Sans ce renfort, ce deuxième connecteur (qui s’avère inutile) casse très facilement lors des chocs.

Étape 3 : Le Lens Mod (Impression et technique par Krhom)

Il s’agit maintenant de corriger le deuxième défaut du O4 : son angle de vue (FOV) trop faible.

Pour commencer, il faut séparer la caméra de sa lentille d’origine.

Pour faciliter l’opération, chauffer la caméra, jusqu’à ne plus pouvoir la tenir en main.

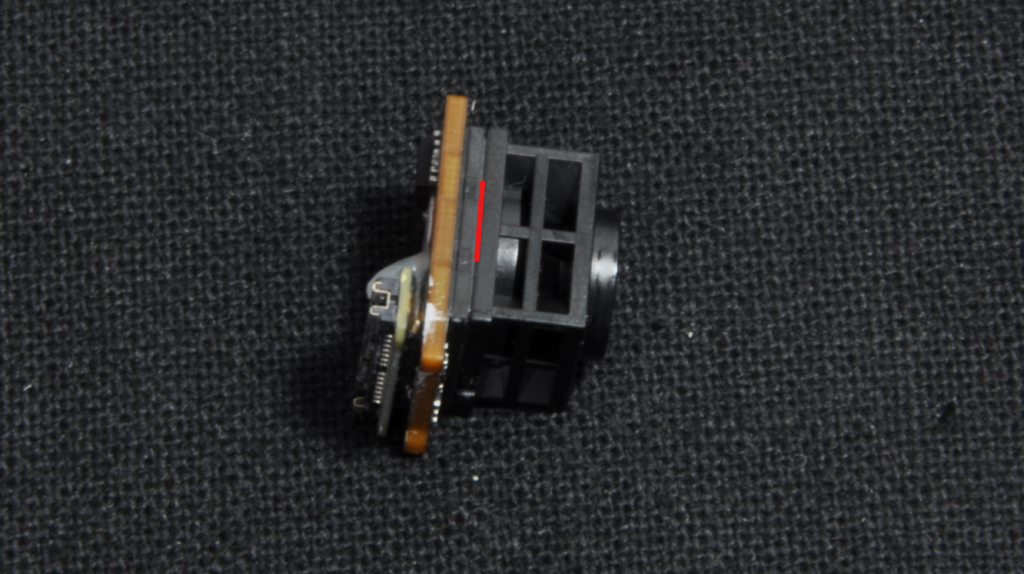

Ensuite, enfoncer la lame d’un couteau dans la fente entre la lentille et le capteur pour les séparer.

Cette étape est difficile, procéder par les angles, ne pas hésiter a forcer, la lentille ne sera pas réutilisée de toute façon.

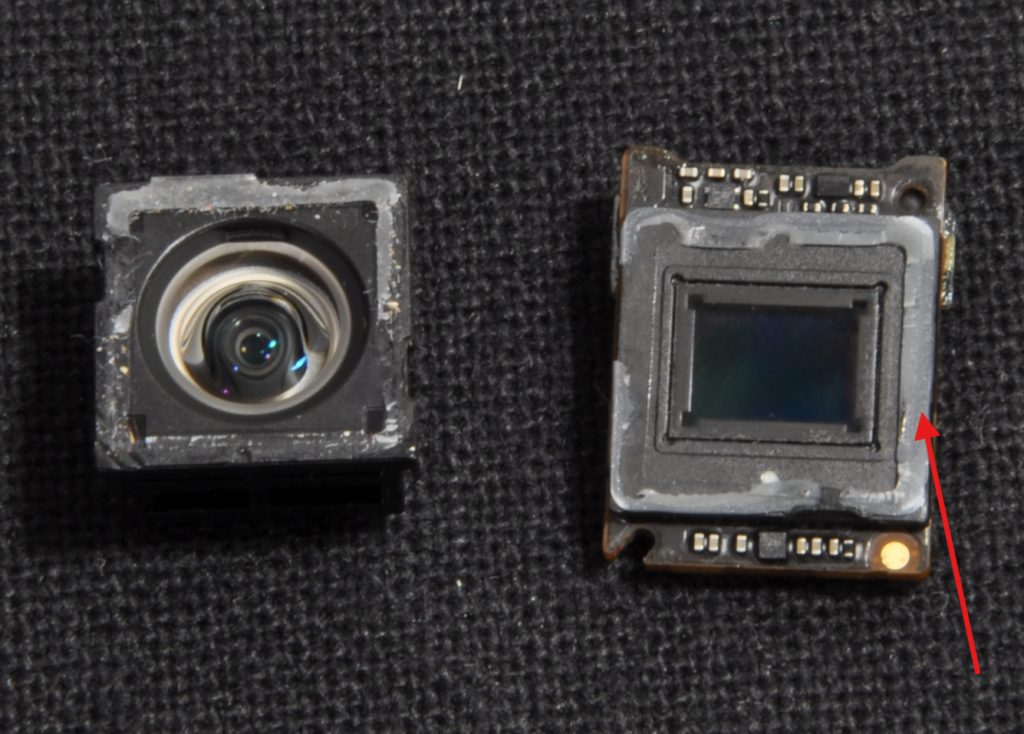

Une fois la lentille retirée, gratter toute la colle restante autour du capteur.
Pour ce faire, chauffer et utiliser un couteau sans dents.

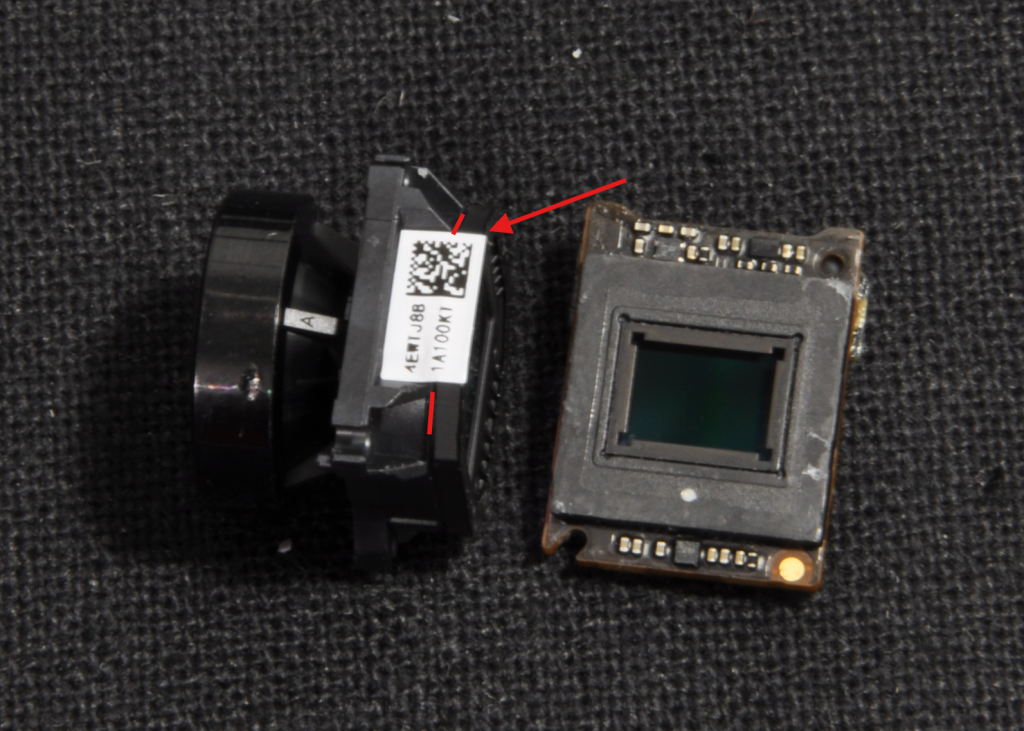

Prendre ensuite la lentille de DJI O3 et dévisser la partie optique de son support. Forcer légèrement pour casser la colle et retirer la lentille.

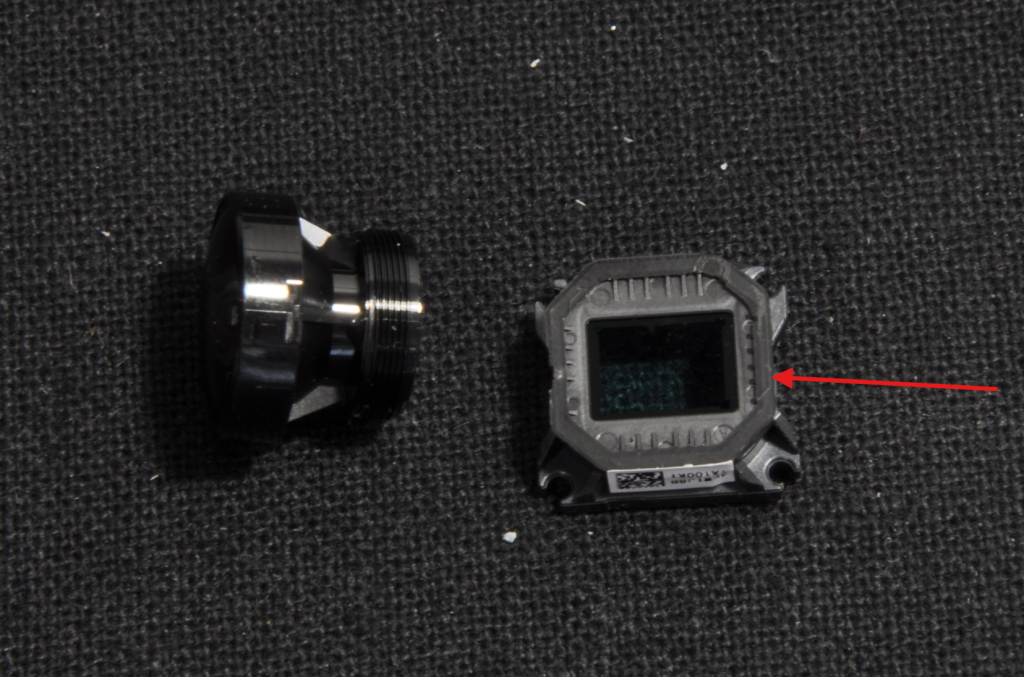

Séparer ensuite le filtre infrarouge, cette étape est difficile aussi, ne pas hésiter a forcer et chauffer.

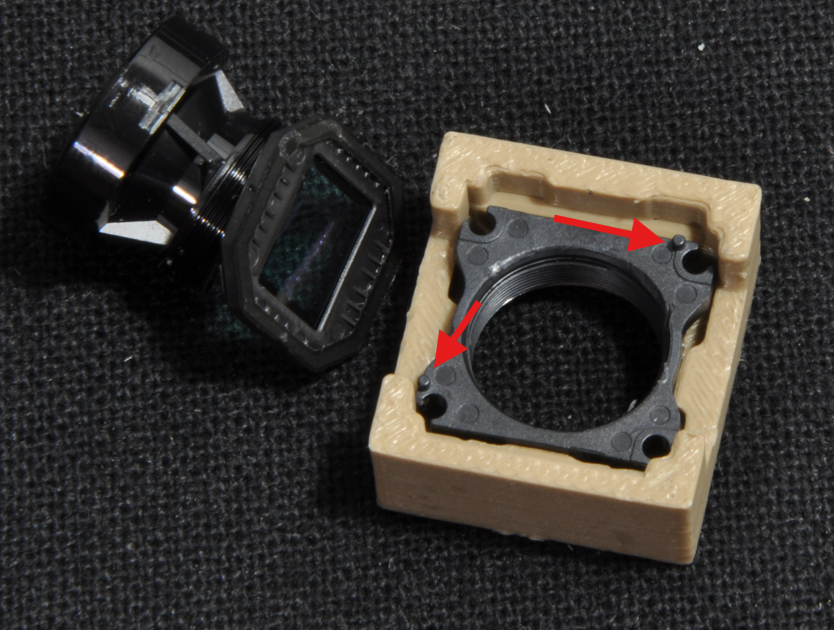

Couper les 2 ergots qui dépassent du support de lentille

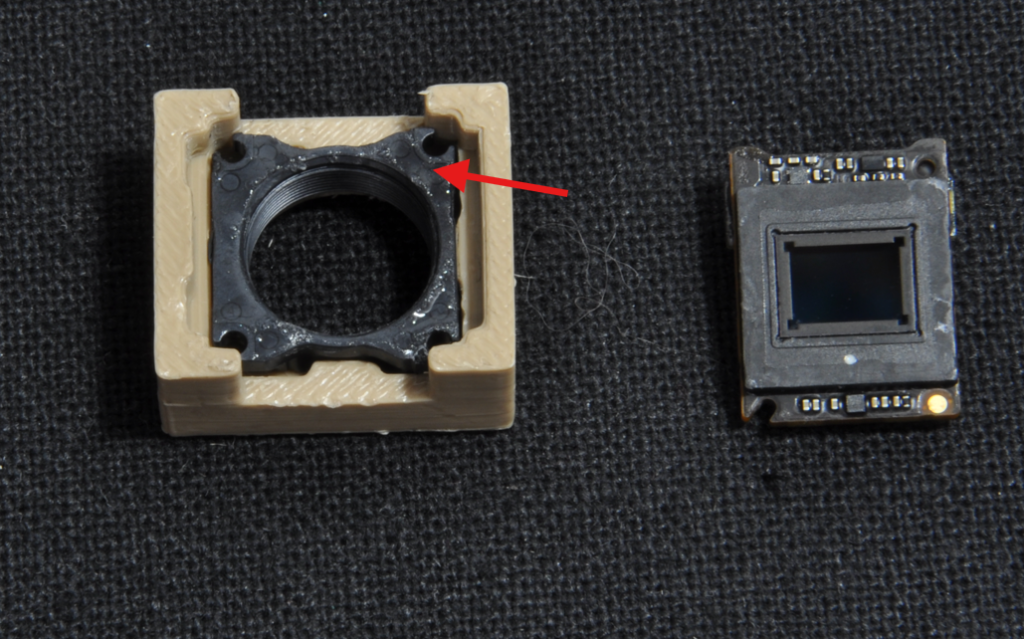

Insérer le support de lentille de l’O3 dans l’outil d’alignement (jig) et coller le capteur sur la face visible du support, avec la super glue.

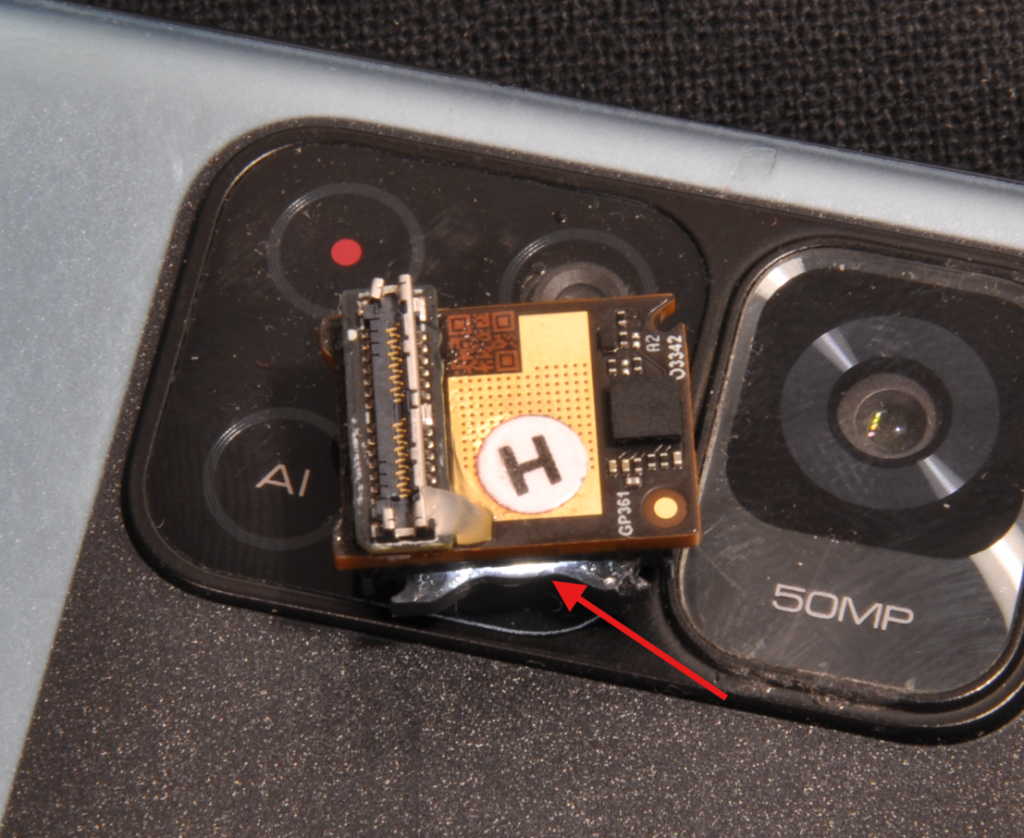

Vérifier l’absence de fuite de lumière avec le flash d’un téléphone.
Si besoin, boucher les fuites avec de la colle, attendre qu’elle sèche puis utiliser du marqueur noir indélébile.
Répéter cette étape si la lumière passe encore.

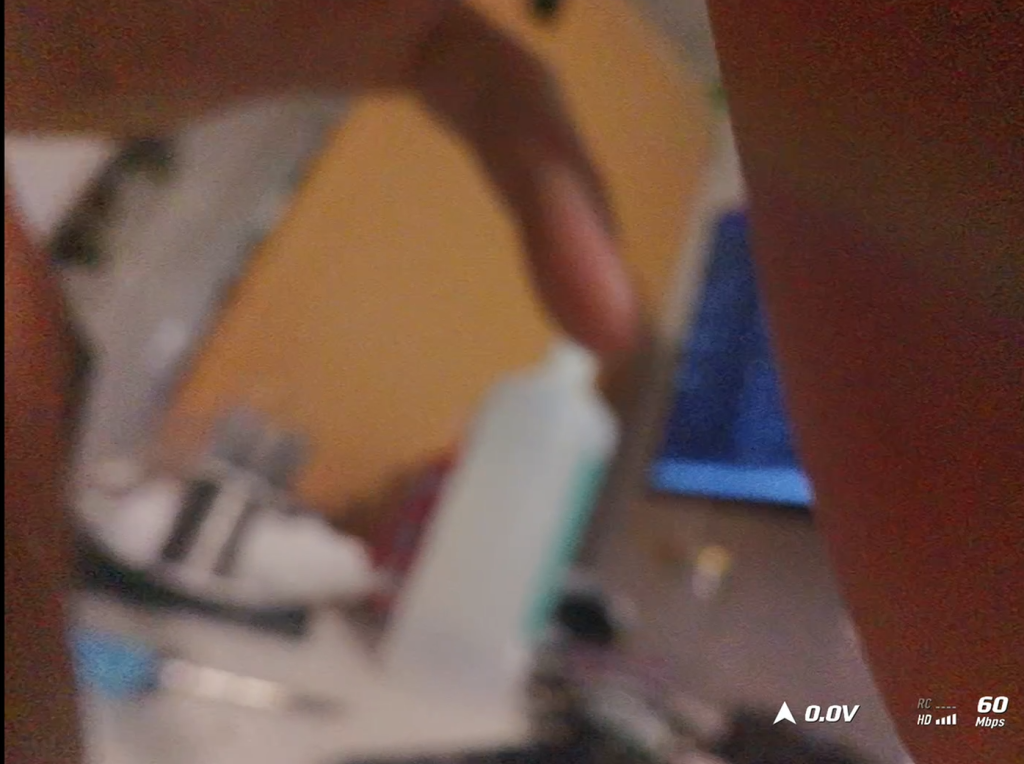

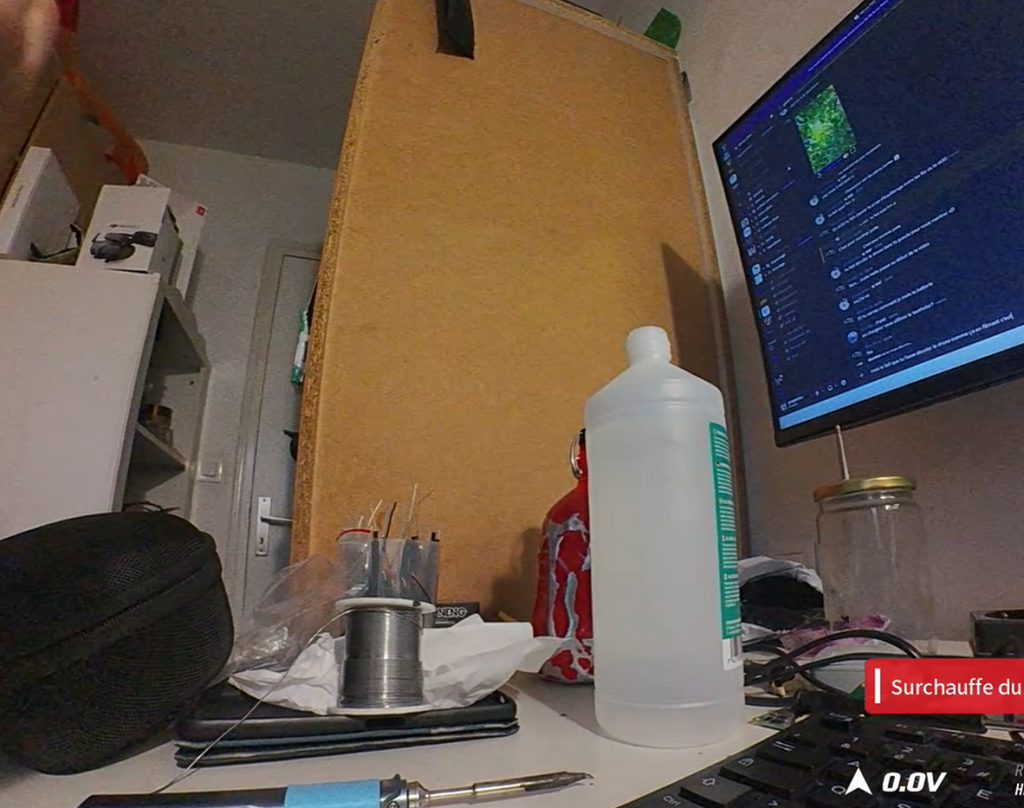

Note : Il est possible de limer/couper un peu les bords en plastique du support de lentille O3 pour gagner de la place dans le TPU ensuite.

Étape 4 : Nettoyage et mise au point

Nettoyer le capteur, (chiffon a lunette, alcool et coton tige).

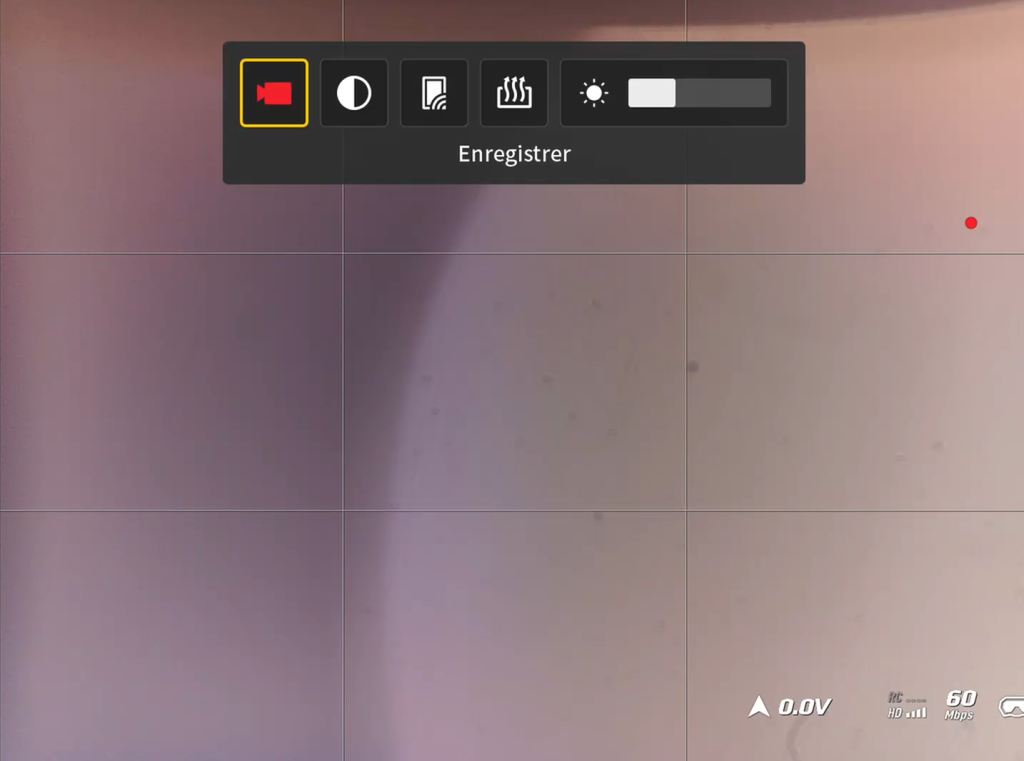

L’astuce pro : Brancher la caméra sans lentille. La moindre poussière sera immédiatement visible à l’écran sur le retour vidéo.

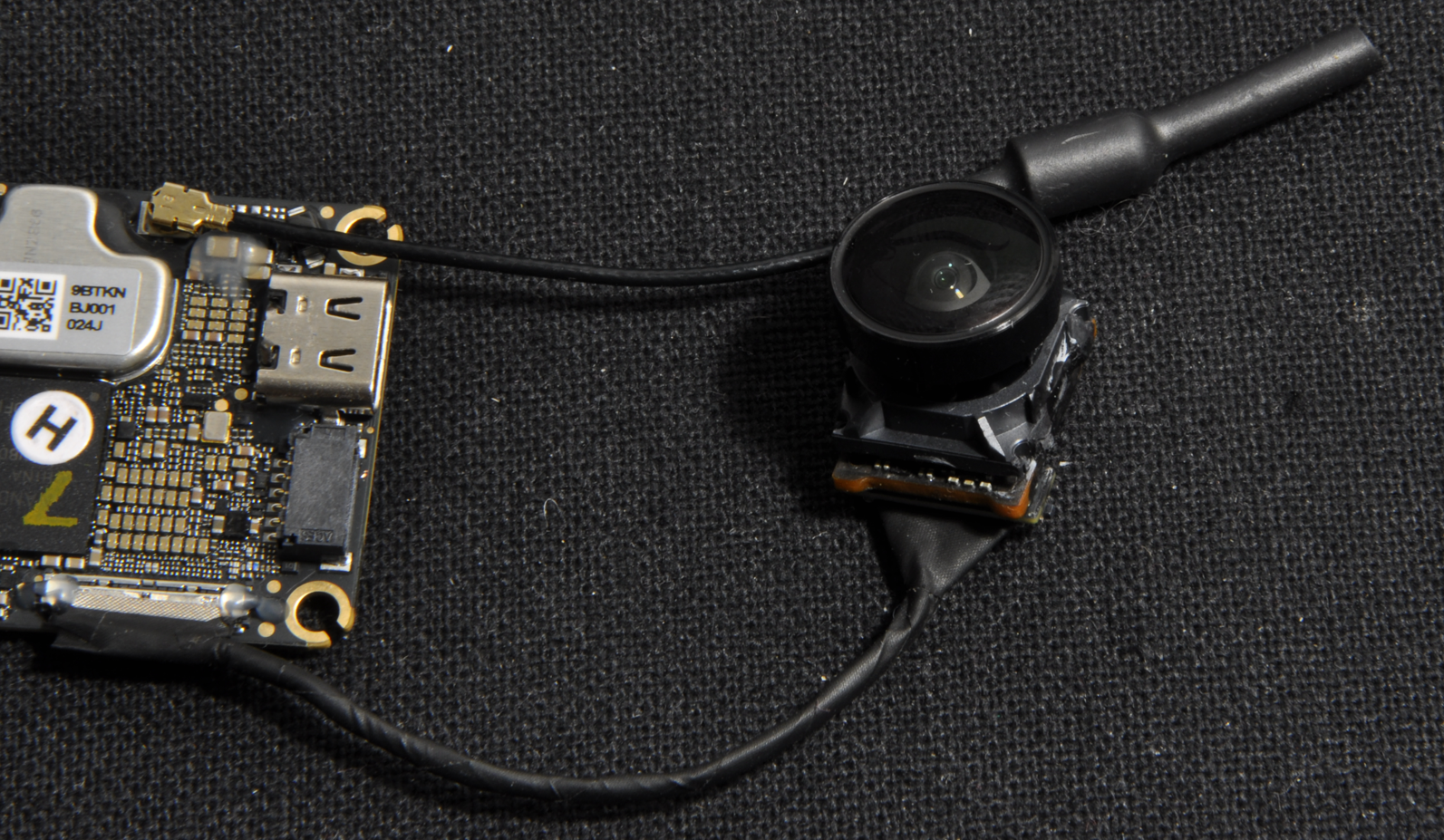

⚠️ Focus : Réaliser la mise au point sur un objet situé à au moins 2 mètres. Verrouiller ensuite le filetage avec un point de colle ou de vernis.

La modification est terminée !
