Cap Solder

Le problème des pattes de condensateurs

Si vous n’avez pas vu l’excellente vidéo de Chris Rosser (Stop Killing ESCs), il faut absolument la regarder.
La plupart des pattes de condensateurs sont en fait en acier plaqué, et non en cuivre pur [00:01:49].
Résultat ? Sur les gros coups de gaz, ces pattes chauffent à mort, fondent et finissent par péter.

Et là, c’est le drame : votre ESC n’est plus filtré, il se prend des pics de tension monstrueux et il risque de cramer instantanément.

Ma petite solution pour régler ça

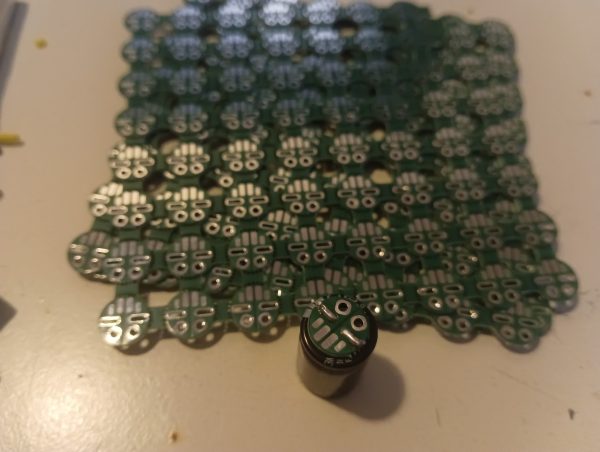

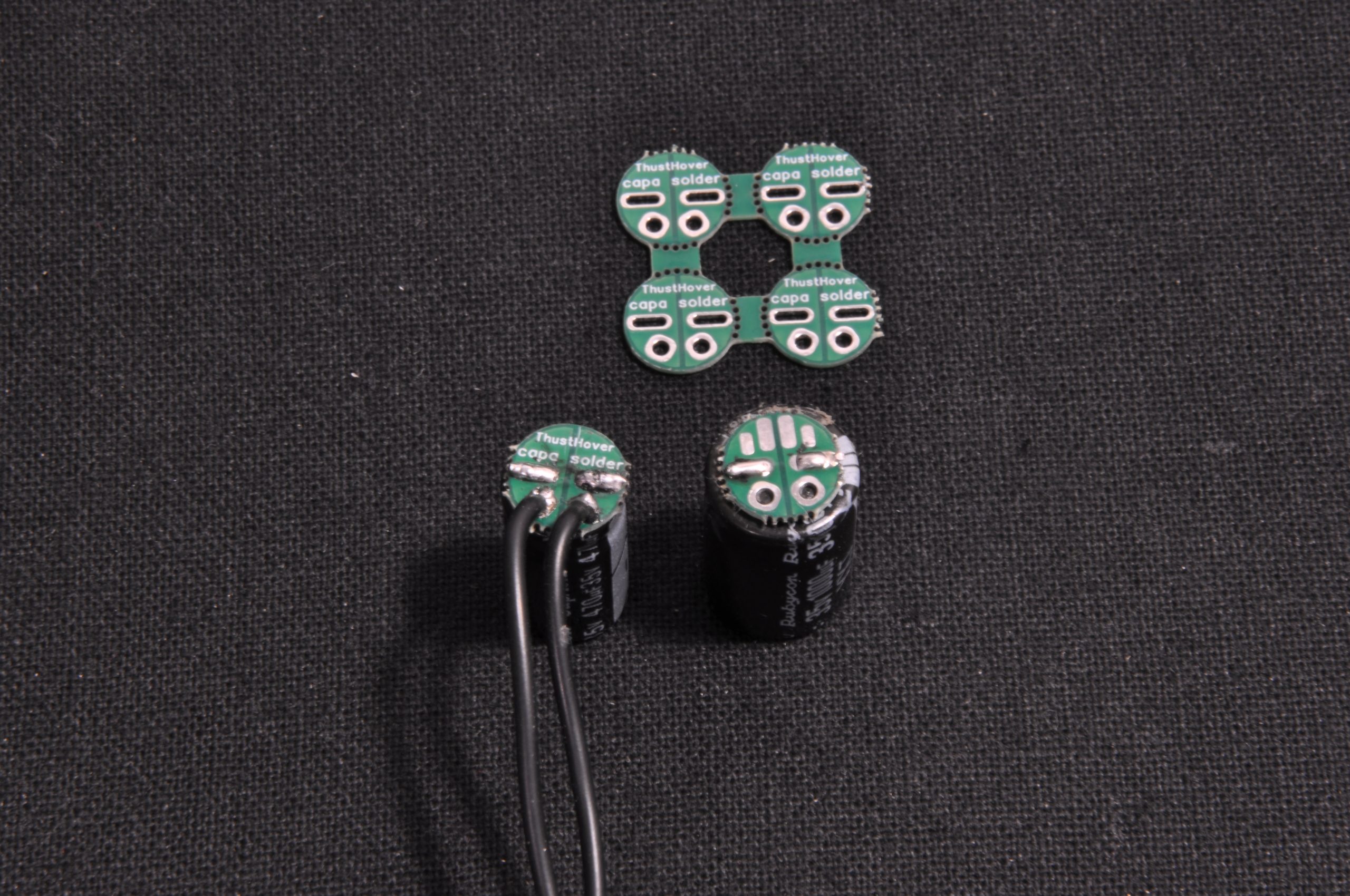

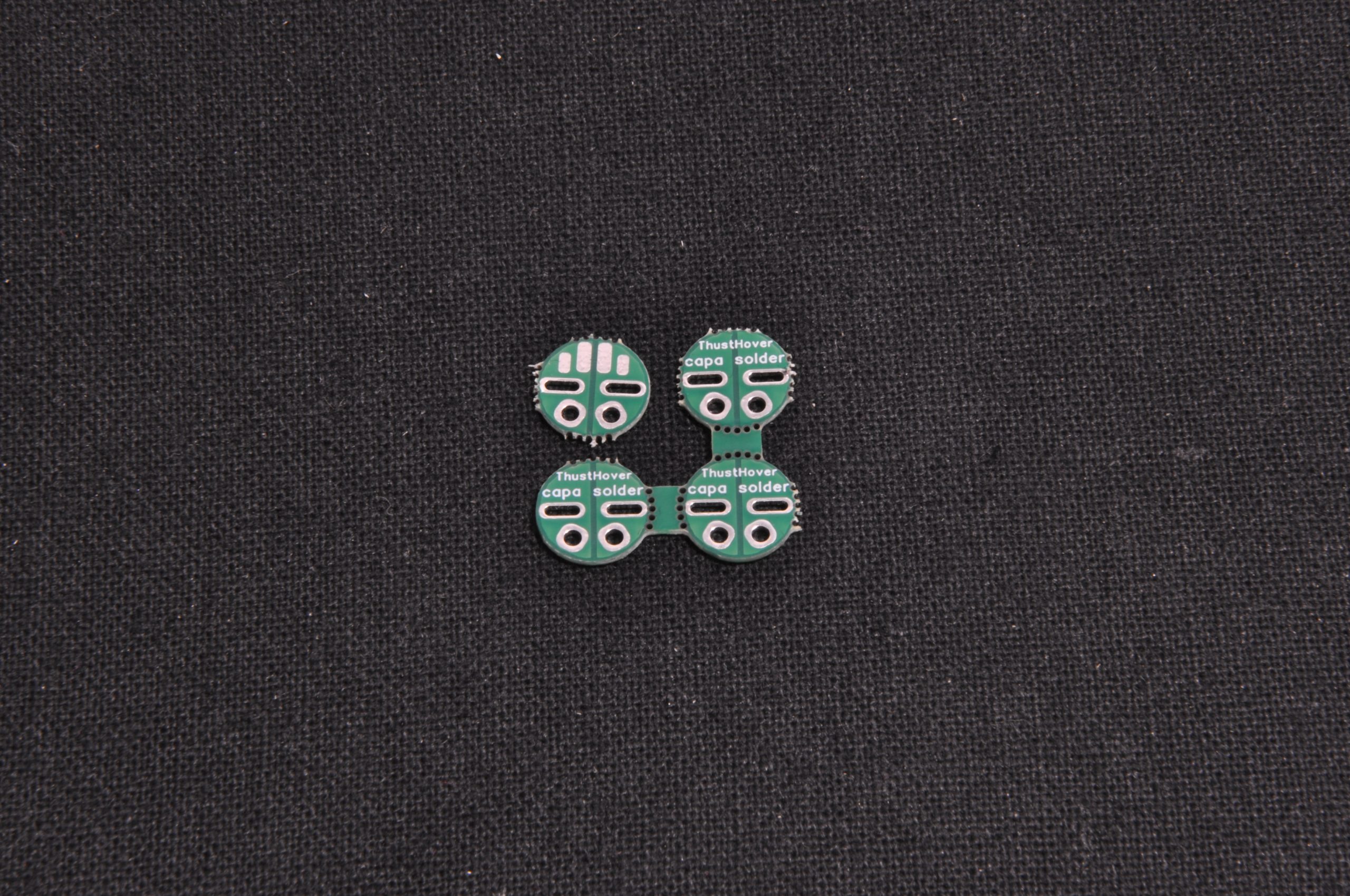

J’ai dessiné ces petits PCB de montage. C’est tout simple mais ça change toute la donne :

• On coupe les pattes du condo au plus court pour virer la zone critique qui chauffe.
• On soude le condensateur bien à plat sur le petit PCB.
• On repart avec du bon fil silicone 20 AWG (du vrai cuivre bien conducteur !) jusqu’aux pads de l’ESC.

En plus de sauver l’électronique, ça fait un montage super propre. Ça permet de déporter le condo facilement dans le châssis, là où il y a de la place, sans risquer d’arracher les pattes au premier crash !
