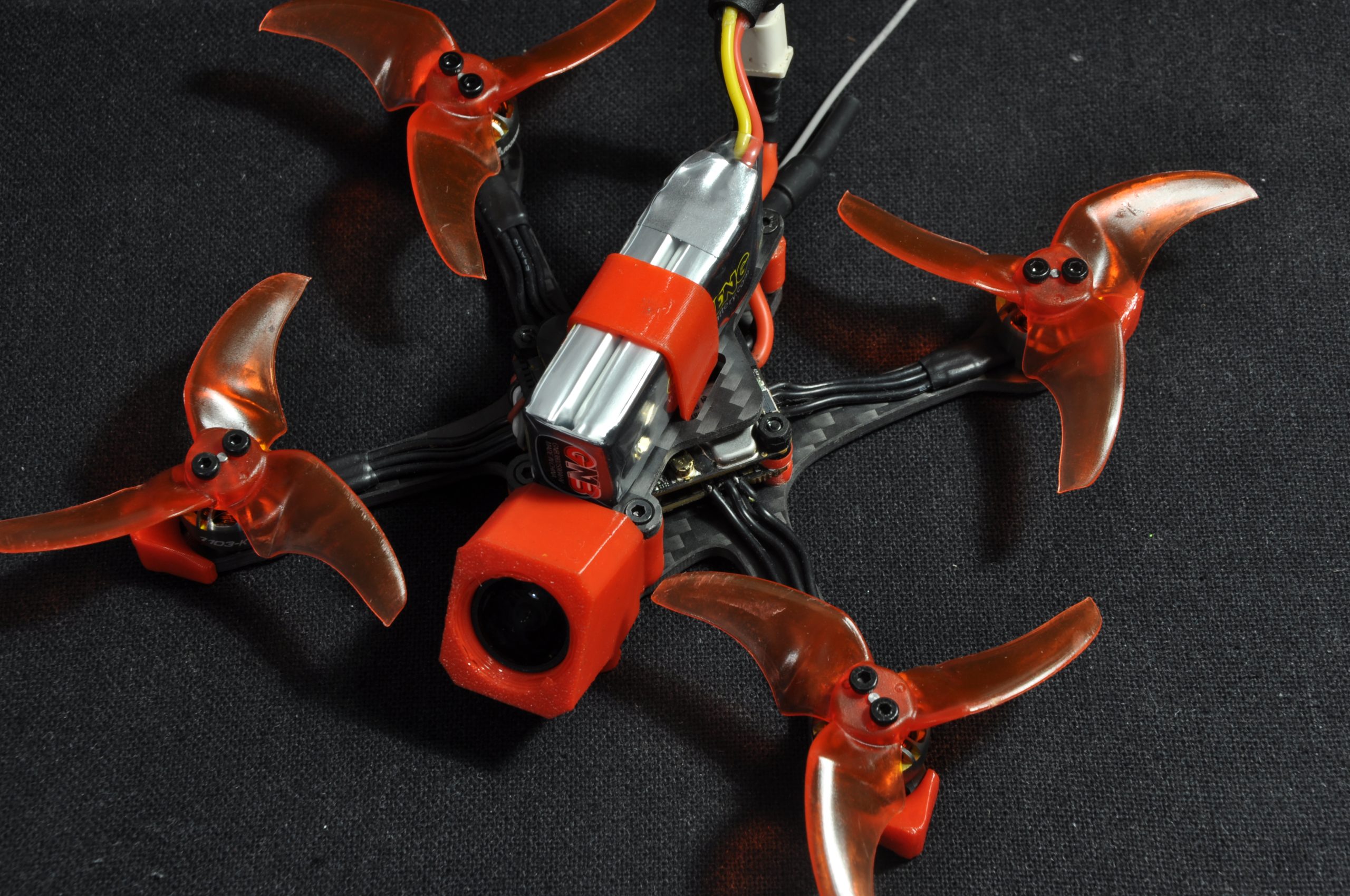

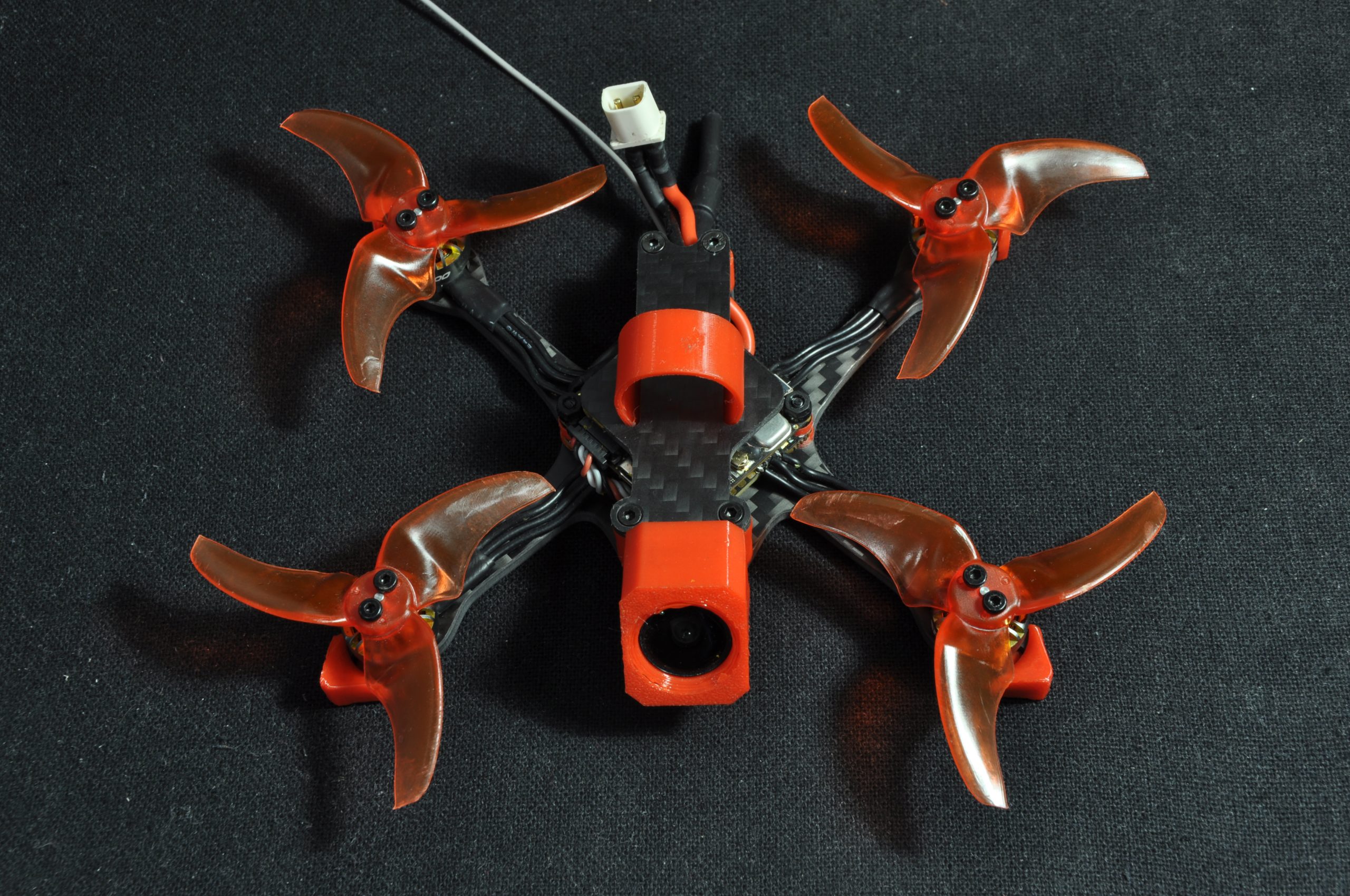

Moineau Frame 2.5p

(3 avis client)

Plage de prix : 19,00 € à 24,00 €

Livraison gratuite sur les commandes de plus de 50 € !

    Description

    Salut, moi c’est Grognatou, j’adore concevoir des petits drones ultra-légers. J’ai créé le Moineau Frame 2.5p pour répondre à un besoin simple : faire le petit quad FPV parfait pour débuter.

    Sur les drones 5 pouces classiques, on a de la place. Mais sur du 2.5 pouces, chaque gramme est essentiel. Ce guide présente le châssis et explique comment faire un build propre, et en tirer les meilleures performances.

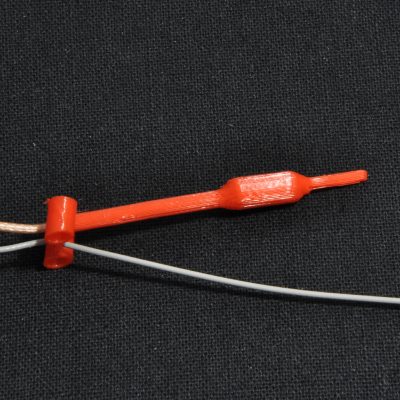

    Mon but avec cette frame ? Permettre aux débutants de se lancer dans le hobby FPV sans prise de tête ! C’est pour cette raison que pour simplifier le montage, je fournis directement les pièces en TPU et toute la visserie. Cela inclu un TPU a l’arrière pour tenir les antennes, ainsi que le TPU pour attacher la batterie, et la caméra.

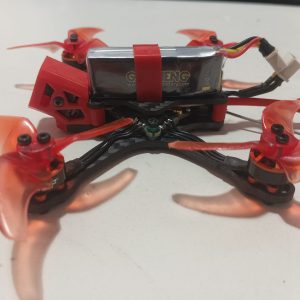

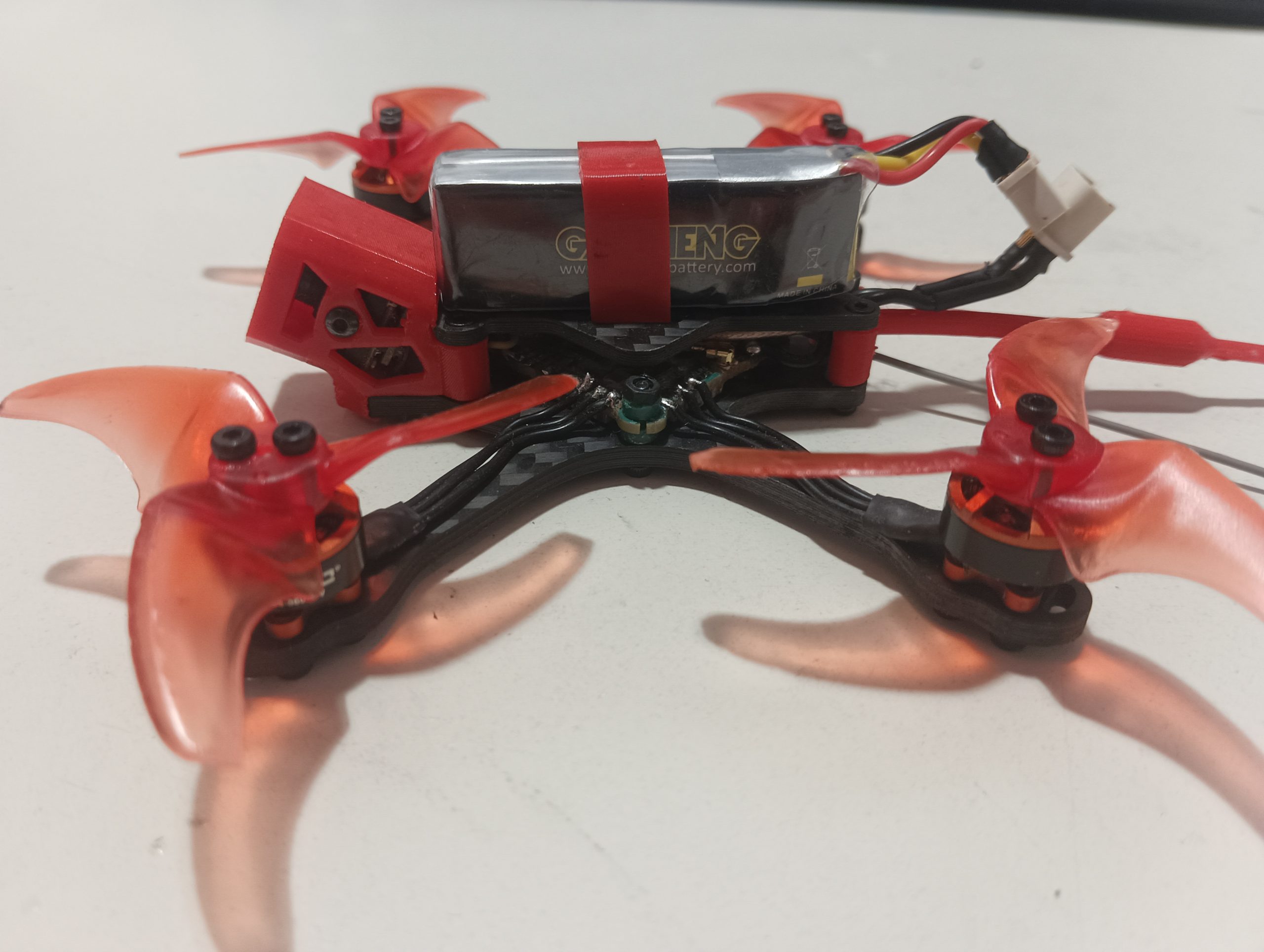

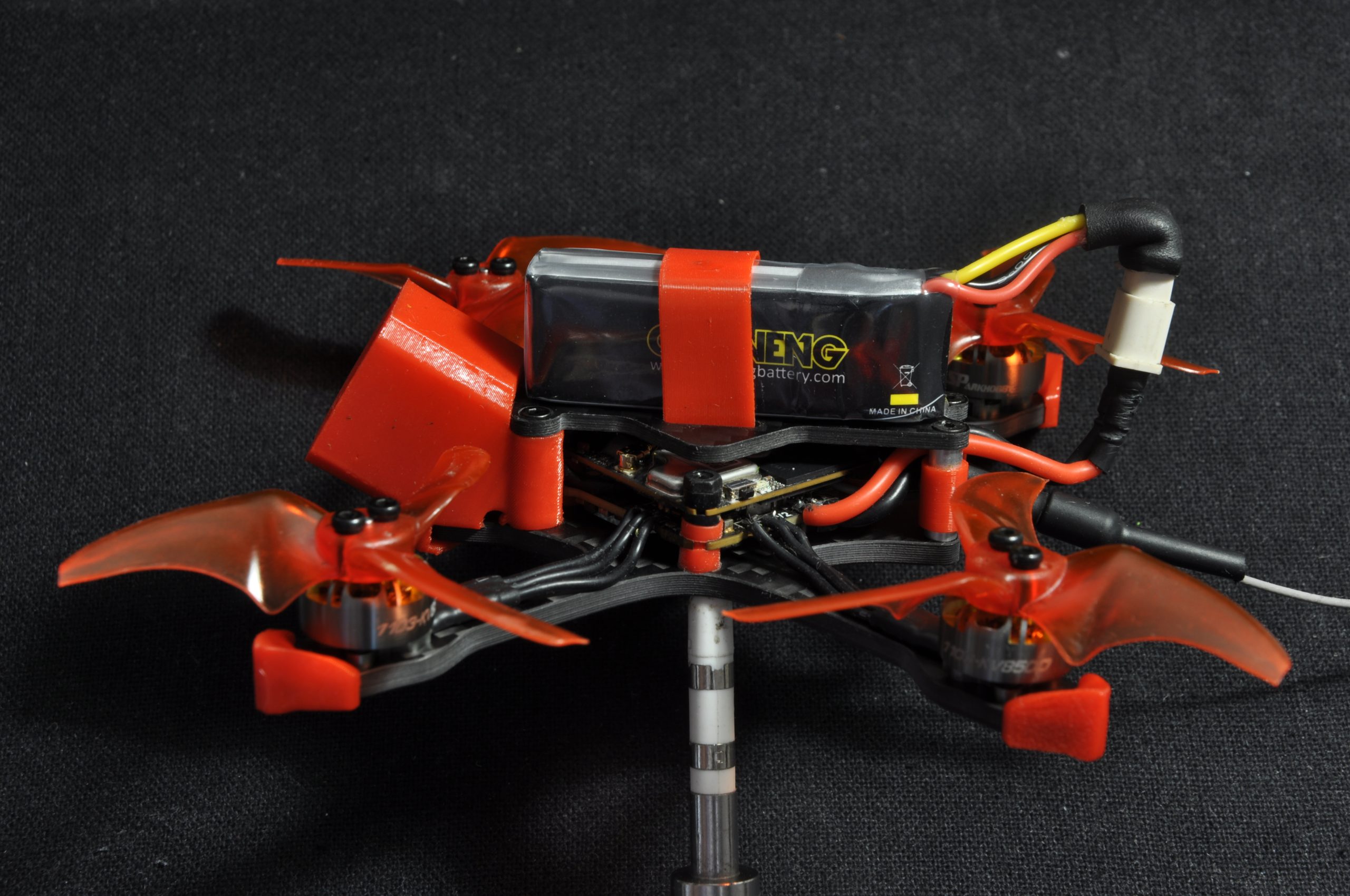

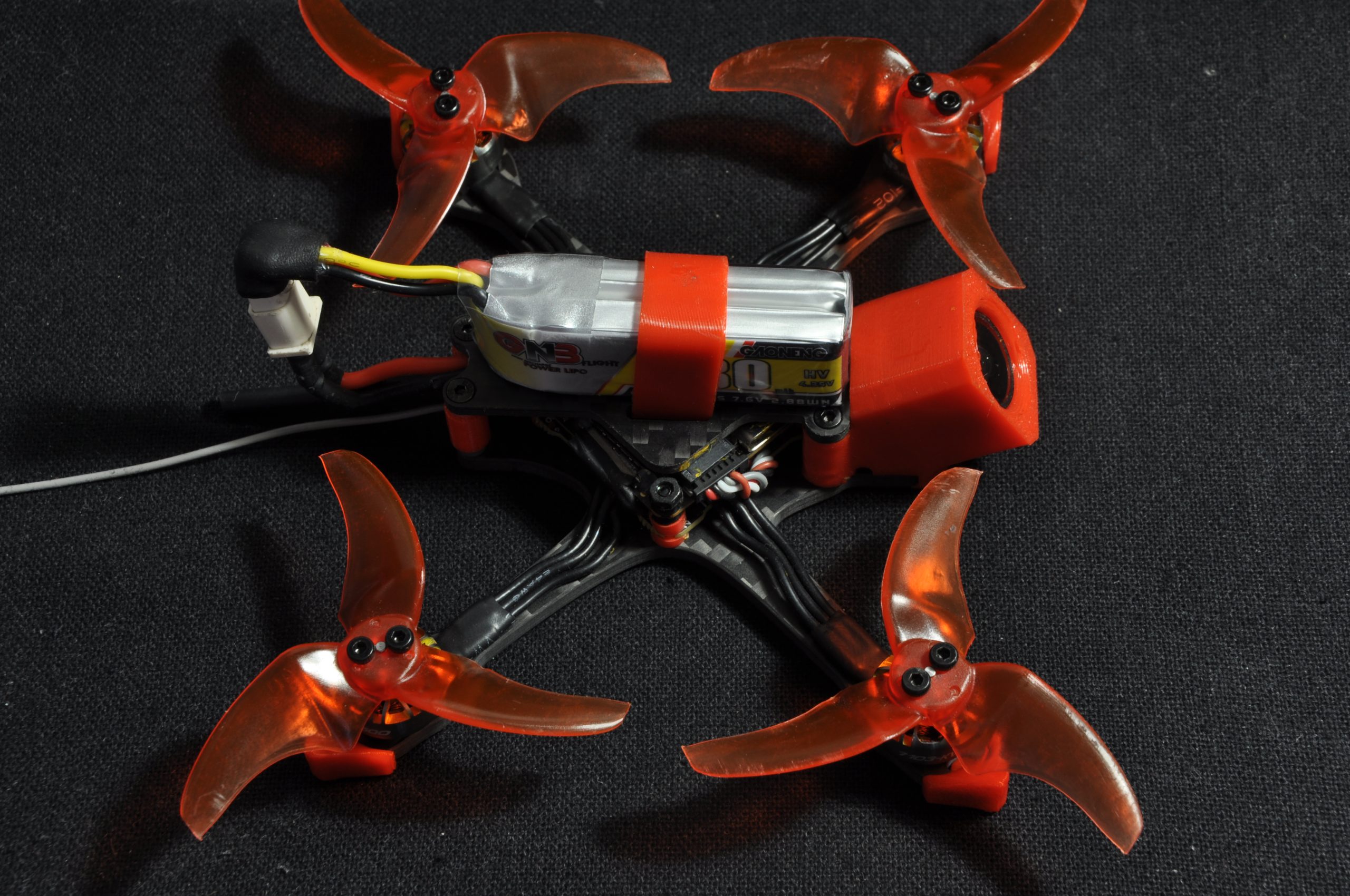

    moineau de coté

    1. Le Châssis Moineau 2.5p

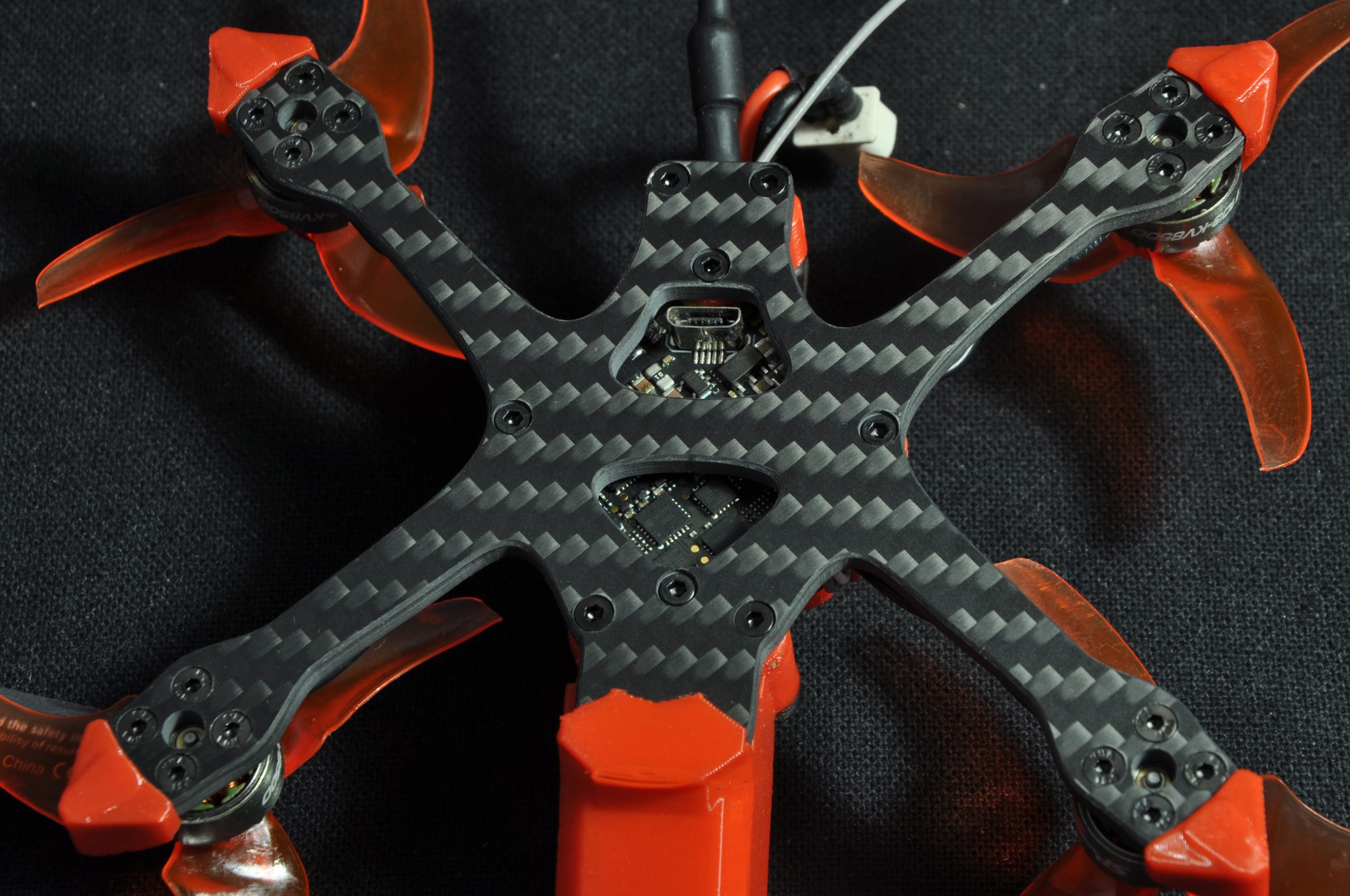

    J’ai conçu ce projet pour tirer pleinement parti des propriétés mécaniques de la fibre de carbone. Il possède une structure compacte qui agit comme un vrai bouclier, protégeant parfaitement les AIO en 25×25 et tes VTX HD au format « lite ».

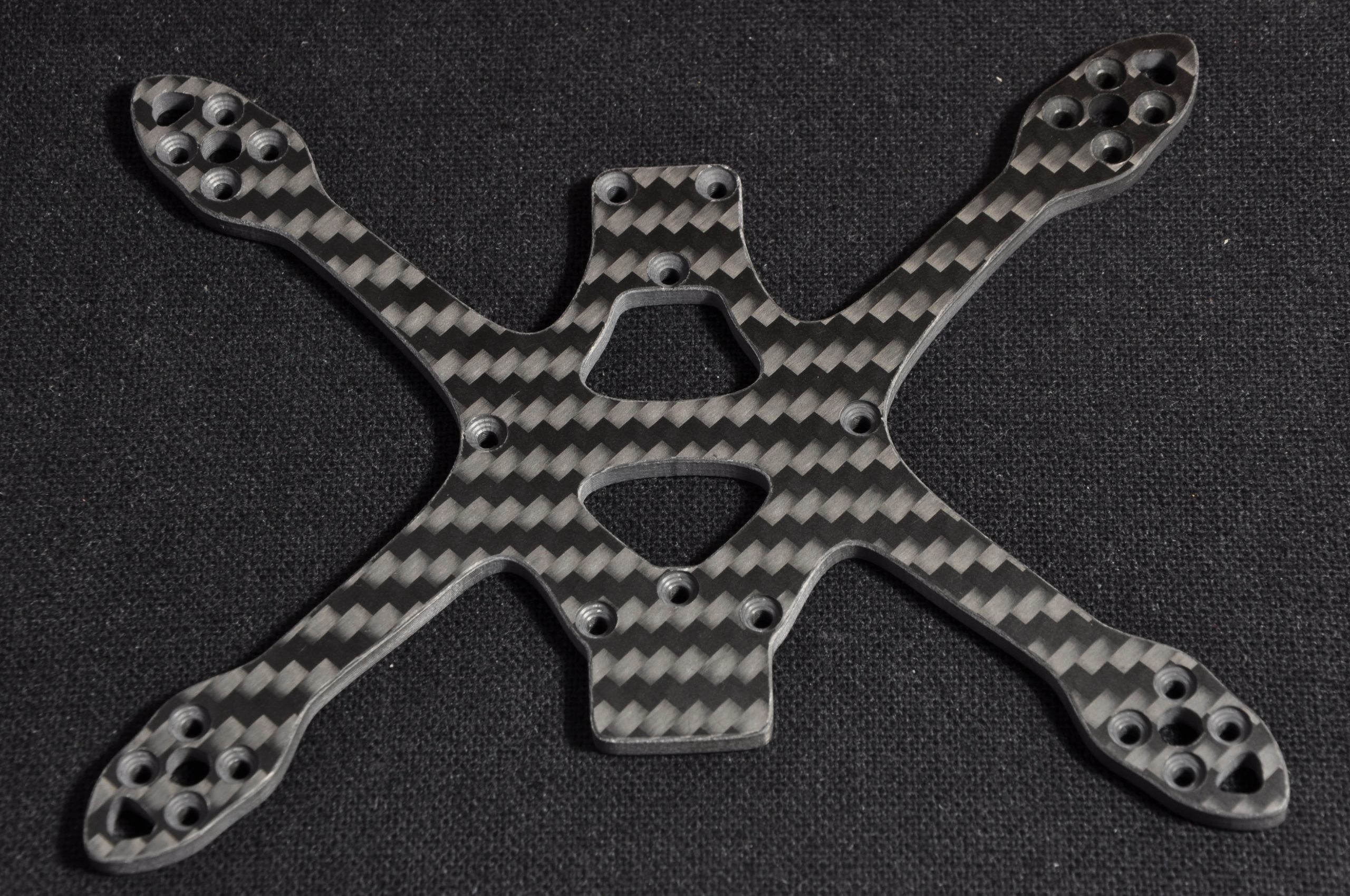

    Les plaques en carbone : J’ai choisi du carbone T700, avec une plaque supérieure de 2 mm et une plaque inférieure de 3 mm.

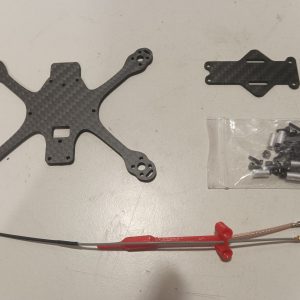

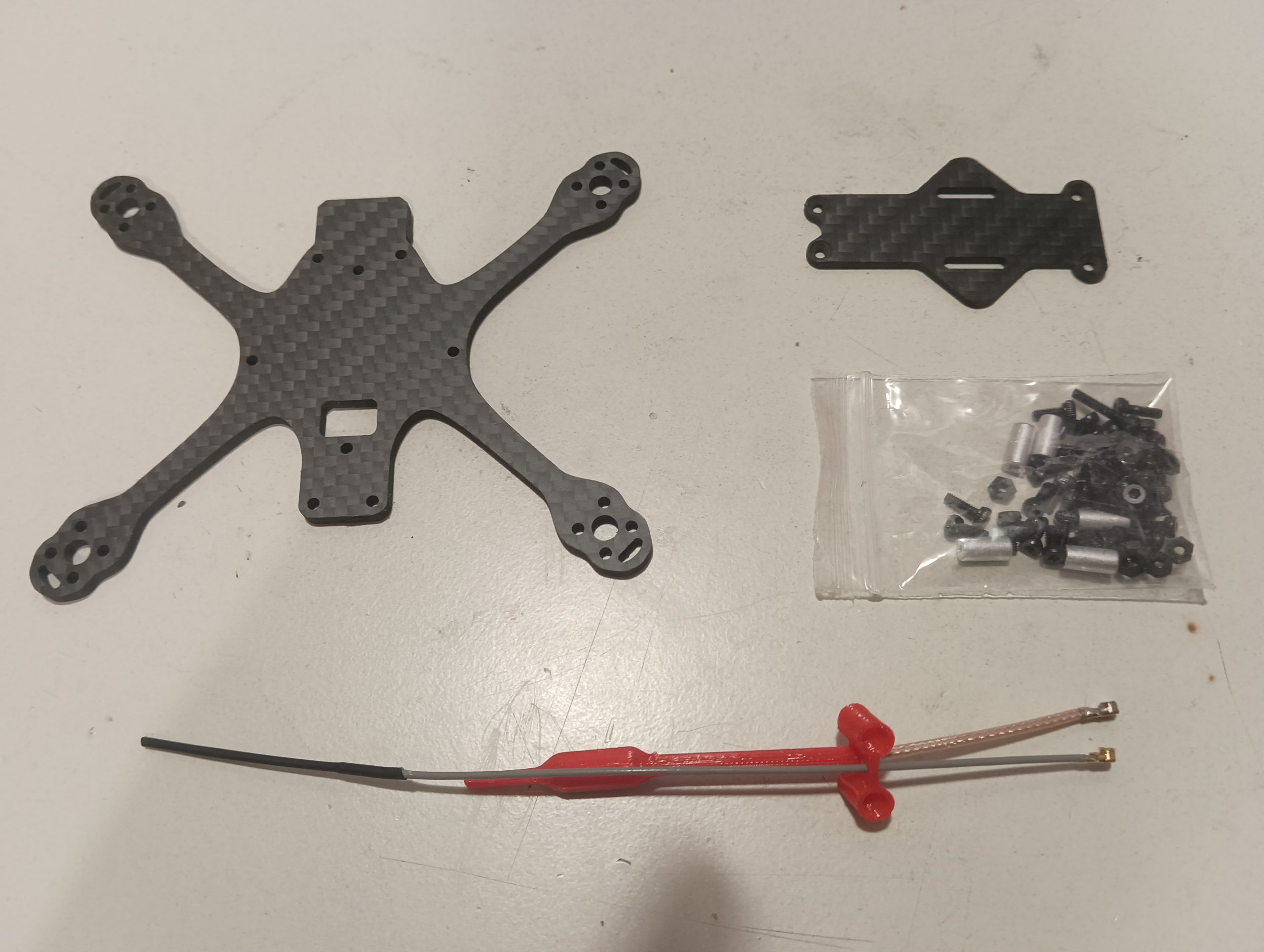

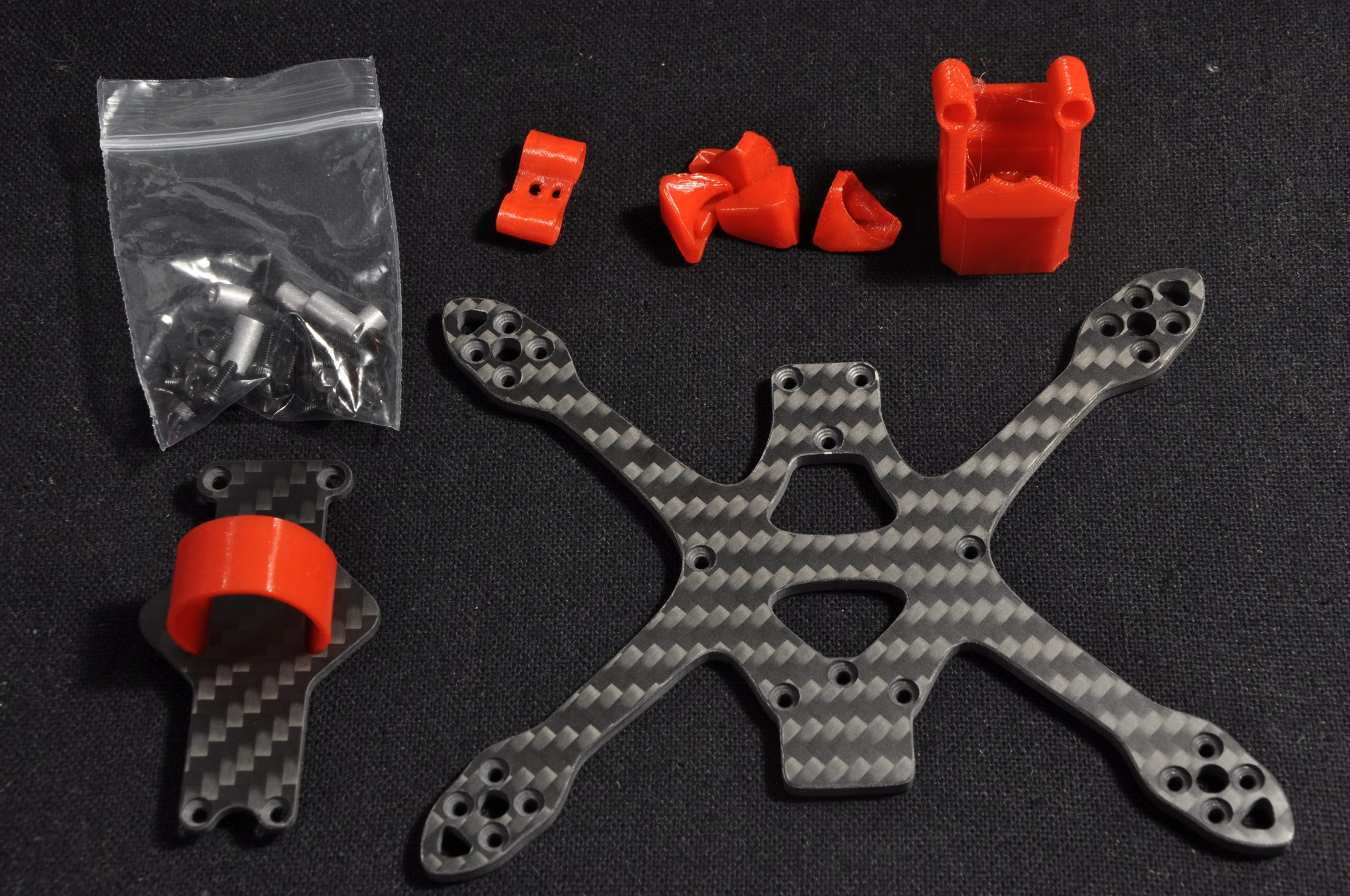

    contenu du colis

    Prêt à monter

    Le kit est livré complet pour vous éviter toute galère de sourcing. Vous recevez les plaques de carbone ainsi que l’ensemble des entretoises et vis nécessaires au montage de votre stack et de vos moteurs.

    je fournis directement les pièces en TPU customisées selon vos besoins

    Le kit de visserie d’origine fournis des vis en acier avec des entretoises en aluminium, et des vis et écrous en nylon pour la stack

    Pour les plus pointilleux, l’utilisation de vis en titane peut faire gagner environ 5% du poids total. Attention, le titane est plus fragile et plus coûteux.

    2. L’électronique, la motorisation et les hélices.

    La règle d’or pour ce build : il faut des pièces légères et solides ! On choisi donc des AIO avec récepteur intégré

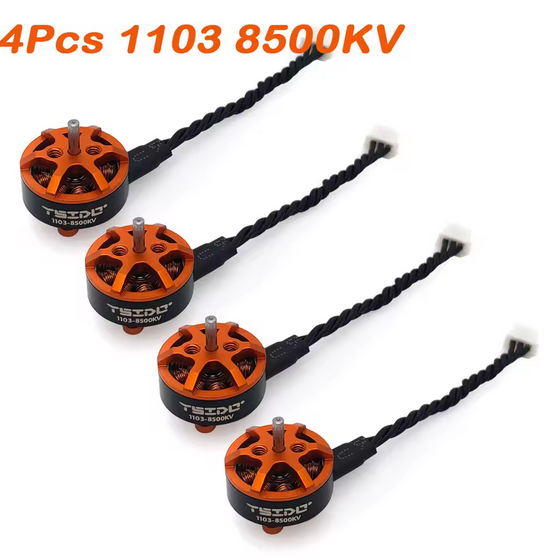

    2.1 Les moteurs

    Format 1103, entre 6500KV et 11000KV

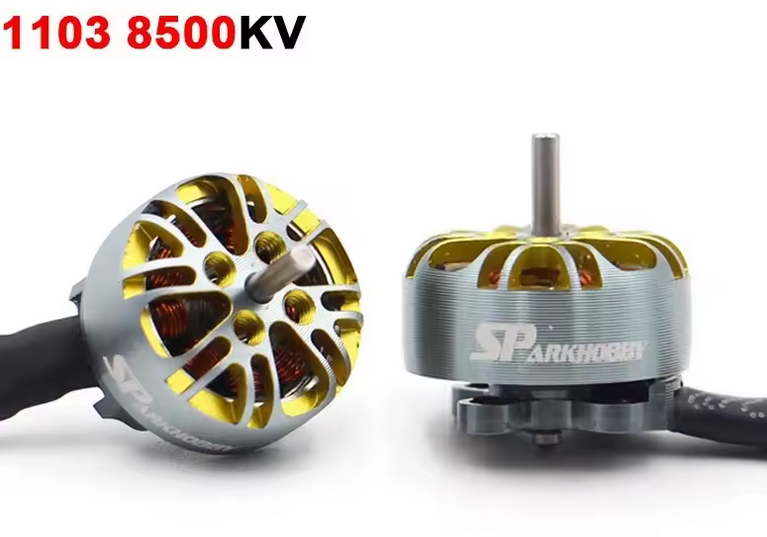

    sparkhobby motors

    Sparkhobby (8500KV) : Très solides, idéaux pour une configuration HD.

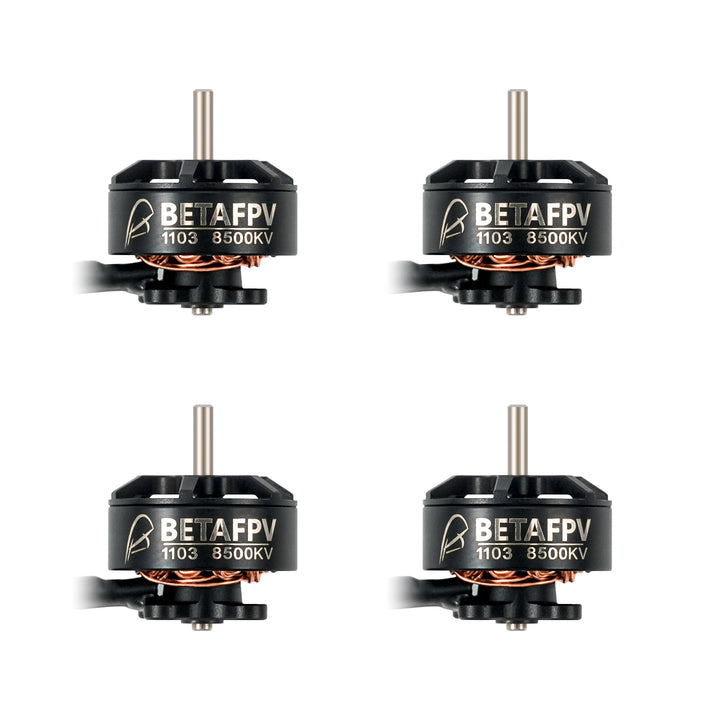

    betafpv motors

    BetaFPV 1103 (8500KV) : Légers et abordables.

    2.2 VTX, Caméras et AIO

    • AIO Analogique : AIO Ysido (5g, ESC 12-20A) avec Baby Ratel 2 ou BetaFPV C03 pour gagner du poids.
    • AIO Numérique / HD : jemcu ghf435 ou F411 elrs
    • VTX Numérique : DJI O4 lite (8.5g), Walksnail Avatar HD Mini (5.1g) ou HDZero AIO15.

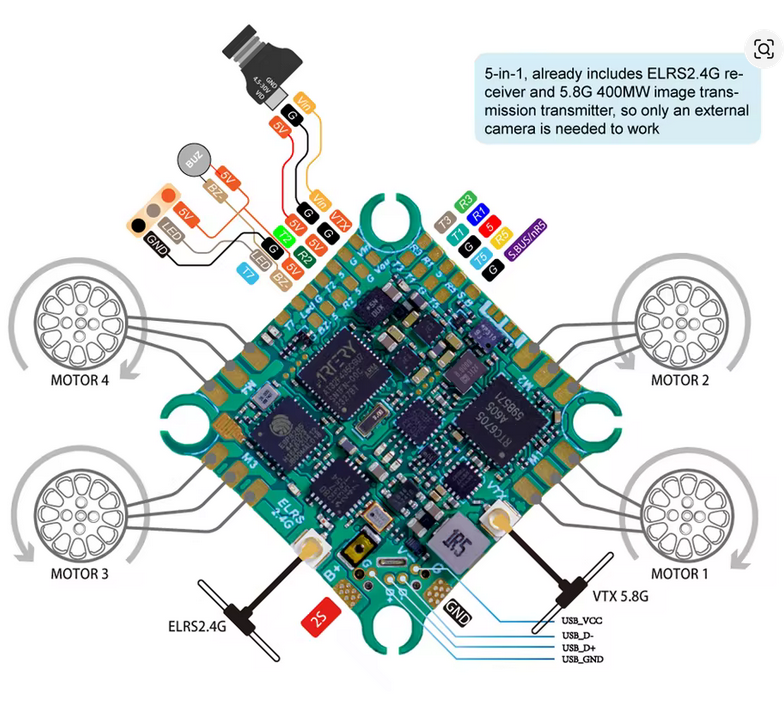

    ysido aio

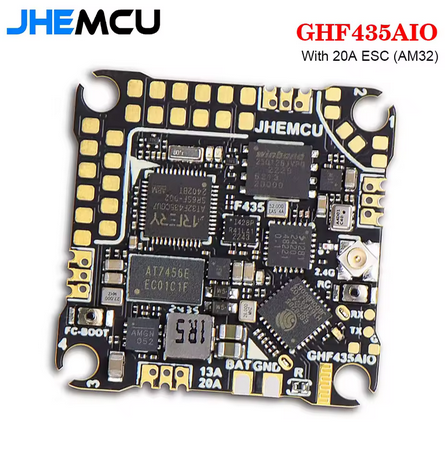

    jhemcu aio

    2.3 Les hélices

    Pour le Moineau, je conseille les Emax Avan 2.5 : elles sont silencieuses et solides.

    Un conseil de pro : visse impérativement tes hélices au lieu de simplement les « press-fit ». C’est primordial pour supprimer les vibrations parasites et obtenir la blackbox la plus propre possible, et donc un drone qui vol bien sans effort.

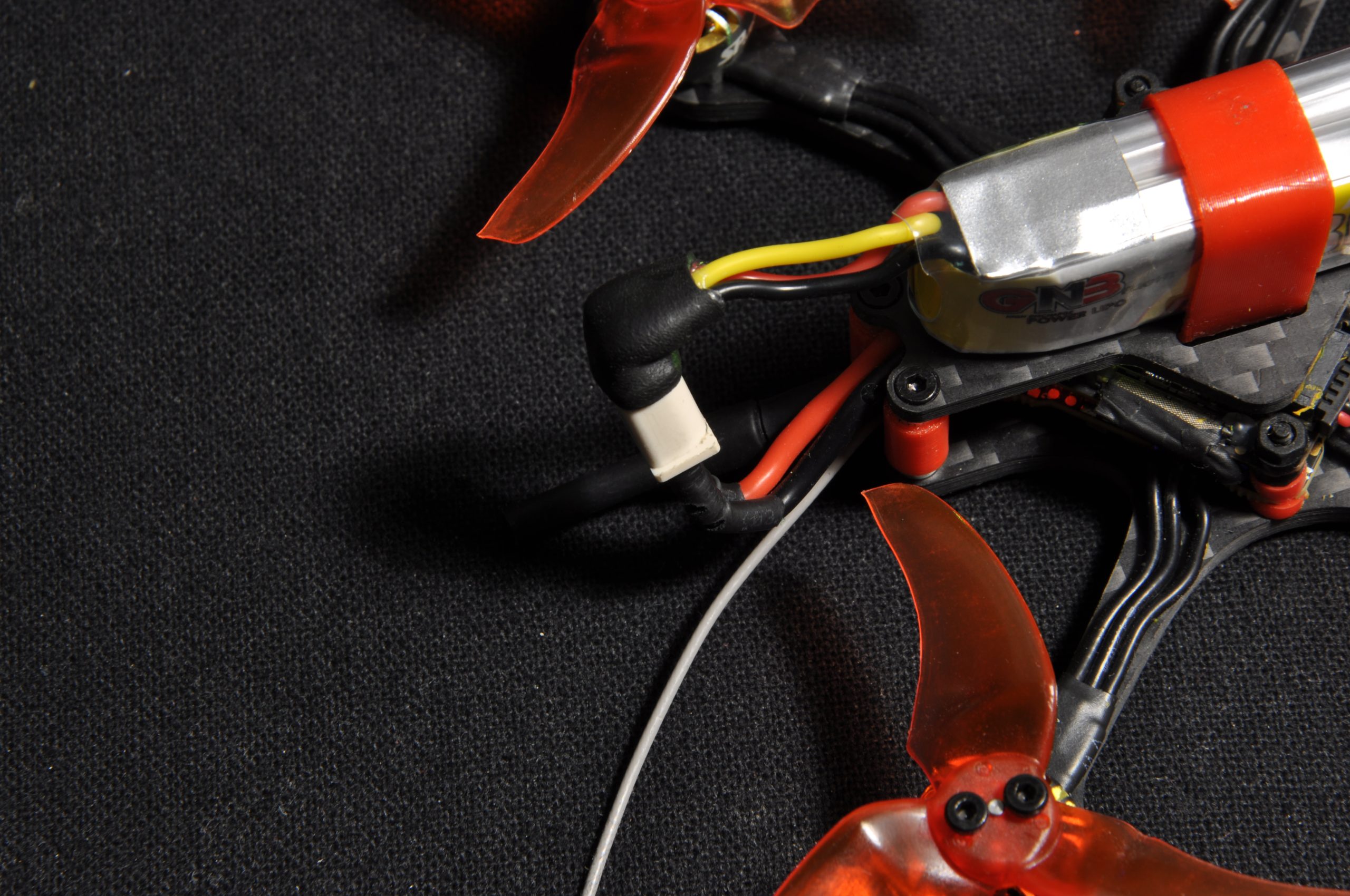

    bt3 mod

    4. Batteries et TPU

    4.1 Le mod BT3

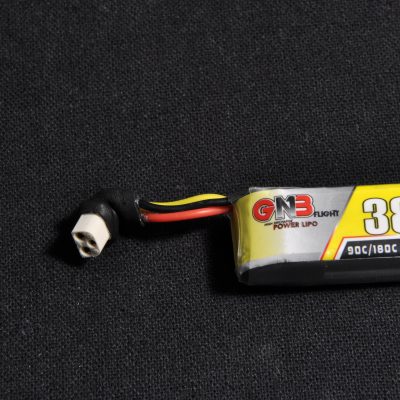

    Je recommande le mod « BT3 » sur vos LiPos (ex: GNB 2S 380mAh). C’est plus léger et vous n’avez plus de prise d’équilibrage qui pendouille en vol.

    4.2 Impression 3D

    Le Moineau est compatible avec tous les supports caméra TPU KayouMini. Les fichiers sont dispos sur Printables.
    Des tpu dédiées au moineau sont disponible sur le github

     Prêt à imprimer ou personnaliser ?

    Retrouvez tous les fichiers sources, les plans de découpe carbone et la collection complète des TPU sur mon GitHub.

    Une question ou besoin d’aide pour le montage ?
    Contactez-moi sur Discord, mon pseudo est : grognatou.

    Informations complémentaires

    Poids 0,1 kg
    Dimensions 15 × 20 × 5 cm
    taille des entretoises

    8mm Analog, 12mm HD, 8mm + 12mm
    kit TPU

    Baby Ratel 2, Betafpv C03, DJI o4, DJI O4 – O3 lens MOD, sur-mesure, sans TPU
